MR9272E说明书
| 本产品主要用于工程过程控制里的：PLC电动执行器，气动执行器，二线制变送器的调试，具有使用简单易于上手的特点。 |
|---|
选型表
型号 |
MR9270S+ HART(C) |
MR9270S+(C) | MR9270CP(C) | MR9272E |
|---|---|---|---|---|
智能 HART 版本 |
智能增强 |
专业增强 |
基本型 |
|
信号类型 |
||||
电流（输入/输出） |
 |
|
|
|
电压输出 |
|
|
|
|
无源信号（变送器模拟） |
|
|
|
|
频率/PWM（输入/输出） |
|
|
|
|
毫伏/热电偶（输入/输出） |
|
|
|
|
电阻/热阻（输入/输出） |
|
|
|
|
24V（变送器电源） |
|
|
|
|
程序扩展功能 |
||||
编程输出（MR9272E是自动输出） |
|
|
|
|
信号预设输出 |
|
|
|
|
输出输入联动 |
|
|
|
|
RS485通讯接口 |
|
|
||
USB 映射到 MODBUS 从站 |
|
|
|
|
固件可升级 |
|
|
|
|
实时曲线 |
|
|
|
|
简体中文/繁体中文/英文 |
|
|
|
|
MR9270S专属功能 |
||||
上位机连接在线记录 |
|
|
||
脉冲信号定量输出 |
|
|
||
脉冲累积 |
|
|
||
Modbus 主站 |
|
|
||
USB转RS485串口 |
|
|
||
20000个记录点简单无纸化记录 |
|
|
||
多段PID控制面板 |
|
|
||
Hart 通讯器（内置 Hart 调制解调器） |
|
|||
目录
产品规格与信号介绍——————————–1（请点击）
产品结构———————————————–2（请点击）
工作界面说明——————————————3（请点击）
操作说明————————————————4（请点击）
设置—————————————————–5（请点击）
自动输出参数说明————————————–6（请点击）
阀门调试————————————————–7（请点击）
电池———————————————————8（请点击）
产品规格与信号说明
| 产品规格 | |
|---|---|
尺寸 |
91*71*30mm |
重量 |
173克 |
供电方式 |
3.6V锂电池2500mA或3节AA电池1.5V*3 |
充电（TYPEC充电接口） |
5V/1A |
语言 |
简体中文/English |
| 信号功能表 | |||
|---|---|---|---|
信号类型 |
量程 |
分辨率 |
精度 |
电流测量（mAin端口） |
0-24mA |
0.01%mA |
0.10% |
配电测量（mAin端口与Vin端口） |
0-24mA |
0.01%mA |
0.10% |
电压测量（Vin端口） |
0-20V |
0.01%V |
0.10% |
电流输出 |
0-24mA |
0.01%mA |
0.10% |
无源电流输出 |
0-24mA |
0.01%mA |
0.10% |
电压输出 |
0-20V |
0.01%V |
0.10% |
-1-
返回目录（Click to return to the directory）
产品结构 |
|
|---|---|
 |
|
1 |
信号共负端口 |
2 |
电流/电压输出端口 |
3 |
电流测量 |
4 |
电压测量/24V电源 |
5 |
自动输出按键（AUTO):按一下自动升降输出，在按一下停止（进入菜单可以设置自动输出的模式） |
6 |
测量按键（IN），按输入键可以依次循环切换信号类型：电流测量/电压测量/配电测量 |
7 |
电流或无源输出时： 按下‘+25%’输出增加4mA 电压输出时： 按下‘+25%’输出增加2.5V |
8 |
输出按键（OUT），按输出键可以依次循环切换信号类型：电流输出/无源输出/电压输出 |
9 |
菜单键（MENU）：按菜单键进入设置 |
10 |
电流或无源输出时： 按下‘-25%’输出减少4mA 电压输出时： 按下‘-25%’输出减少2.5V |
11 |
电流或无源输出时： 按下‘0%’输出4mA 电压输出时： 按下‘0%’输出0V |
12 |
电流或无源输出时： 按下‘100%’输出20mA 电压输出时： 按下‘100%’输出10V |
-2-
返回目录（Click to return to the directory）

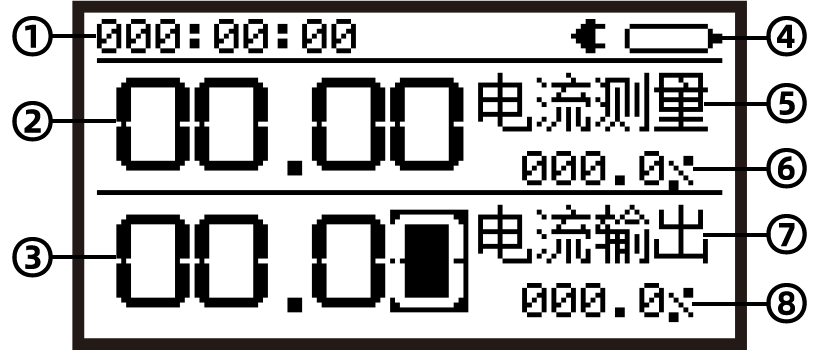

工作界面说明 |
|
|---|---|
 |
|
1 |
开机时间 |
2 |
测量值 |
3 |
输出设定值 |
4 |
电池容量 |
5 |
测量类型 |
6 |
测量百分比 |
7 |
输出类型 |
8 |
输出百分比 |
接线图 |
|
(2):电压测量 (3):配电测量（二线制变送器，气动定位器反馈） (4):电流/无源/电压信号输出 |
|
(1):电流测量-3-
返回目录（Click to return to the directory）
操作说明 |
|
|---|---|
| 开关机 | 按住产品底部按键两秒即可开机，关机同样按住底部按键直到黑屏即可松开 |
| 输出键（OUT） | 按输出键可以依次循环切换信号类型：电流输出/无源输出/电压输出 |
| 测量键（IN） | 按测量键可以依次循环切换信号类型：电流测量/电压测量/配电测量 |
| 信号操作 | ‘↑’、‘↓’、‘←’、‘→’方向键用于设置输出信号值 |
| 信号锁定键 | 长按菜单键(MENU)，状态栏会出现锁定图标（具体参考下图），再次长按菜单键(MENU)可解锁 |
 |
|
-4-
返回目录（Click to return to the directory）

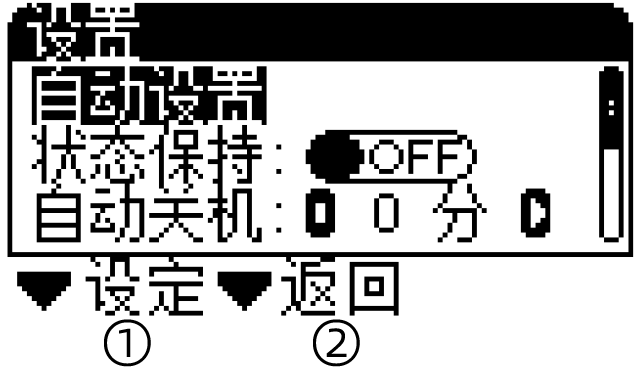

设置（SETUP）按菜单键（MENU）进入设置 |
|
|---|---|
| 自动设置(AUTO Step Menu) | （自动输出的具体说明请看第6页） 按测量键（IN）进入： 1.自动模式，通过‘←’和‘→’键快速切换模式 2.最大值：按测量键（IN）进入编辑模式，确认编辑在按一次测量键（IN） 3.最小值：按测量键（IN）进入编辑模式，确认编辑在按一次测量键（IN） 4.延时：按测量键（IN）进入编辑模式，确认编辑在按一次测量键（IN） 5.步进值：按测量键（IN）进入编辑模式，确认编辑在按一次测量键（IN） |
| 状态保持(Keep) | 按测量键（IN）进行ON/OFF的切换（用于保持设定好的输出信号值） |
| 自动关机（OFF Time） | 在没有使用的情况下可自动关机，关机时间可以设置，设置范围：0分钟/30分钟/60分钟/90分钟/120分钟 |
| 背光（Backli ght） | 光标移动到这，通过方向键‘←’和‘→’设置亮度 |
| Language:(语言) | 光标移动到这，通过方向键‘←’和‘→’设置语言 |
②：返回对应自动键（AUTO） |
|
①：设定对应测量键（IN）-5-
返回目录（Click to return to the directory）

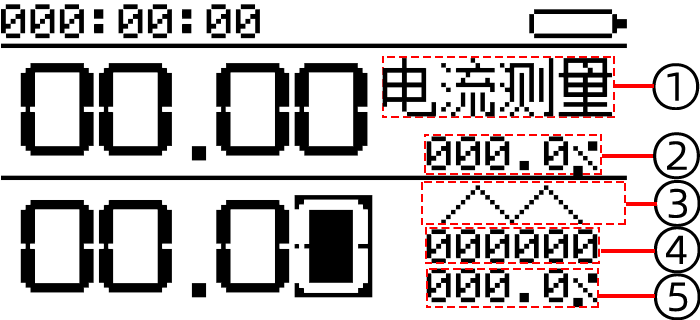

自动输出参数说明 |
|---|
②：测量信号百分比 ③：自动运行的方式 ④：自动运行的周期次数 ⑤：输出信号百分比 |
自动输出三种模式说明：
|
①：测量信号的类型
从最小信号值上升到最大值再从最大值下降到最小值输出，如此反复工作
从最小信号值上升到最大值，再从最大值直接转变为最小值输出，如此反复工作
按下自动输出键后，信号会以最大值输出，再从最大值降到最小值输出，如此反复工作-6-
返回目录（Click to return to the directory）
阀门调试 |
|
|---|---|
②：下半屏幕 |
|
气动定位器 |
调试气动阀定位器： 1.按测量键(IN)把上半屏测量切换为配电测量 2.按输出键（OUT）把下半屏输出切换为电流输出 3.参照左边气动定位器接线图进行连接 4.修改电流值为4mA以上检查阀门是否工作 5.如果下半屏在电流输出与开路之间变换，说明接线可能不正确 |
 电动执行器 |
调试电动执行器： 1.按测量键(IN)把上半屏测量切换为电流测量 2.按输出键（OUT）把下半屏输出切换为电流输出 3.参照左边气动定位器接线图进行连接，注意只需要三根线 4.修改电流值为4mA以上检查阀门是否工作 5.如果下半屏在电流输出与开路之间变换，说明接线可能不正确 |
①：上半屏幕
-7-
返回目录（Click to return to the directory）
电池 |
|
|---|---|
本产品可使用两种电池锂电池： 产品内置有一块2500mA锂电池，为了电池的健康，如果长时间不使用，请充电到80%左右，尽量不要充满。使用到电池电量最低时，请即时充电，否则会伤害电池，或造成电池损坏 AA五号电池：拆掉锂电池后可以装三节1.5V的普通碱性电池，如果电池电量用尽请及时取出电池，以免发生漏液的情况损坏产品
|
