MR9270系列通用说明书

无标题文档

MR9270系列说明书



用户说明



尊敬的用户,感谢您购买上海蓝羿电子科技有限公司自主研发生产的MR9270系列信号发生器,在使用仪表前请务必仔细阅读使用说明书。


(如果遇到说明有误的部分请及时反馈——联系电话:18917498871)



产品型号说明

型号

MR9270S+

HART(D)

MR9270S+(D) MR9270CP(D) MR9272E


智能 HART 版本

(点击查看详情)

信号类型

电流(输入/输出)
电压输出
无源信号(变送器模拟)
频率/PWM(输入/输出)
毫伏/热电偶(输入/输出)
电阻/热阻(输入/输出)
24V(变送器电源)
程序扩展功能
编程输出(MR9272E是自动输出)
信号预设输出
输出输入联动
RS485通讯接口
USB 映射到 MODBUS 从站
固件可升级
实时曲线
简体中文/繁体中文/英文
MR9270S专属功能
上位机连接在线记录
脉冲信号定量输出
脉冲累积
Modbus 主站
USB转RS485串口
20000个记录点简单无纸化记录
多段PID控制面板

Hart 通讯器(内置 Hart 调制解调器)






目录



1.仪器介绍
———————————————1(请点击)
2.实用功能介绍
———————————————2(请点击)
3.MR9270系列信号参数表
———————————————3(请点击)
4.基本操作
———————————————4(请点击)
5.键盘介绍
———————————————5(请点击)
6.工作界面说明
———————————————6(请点击)
7.输出信号选择界面
———————————————7(请点击)
8.电流输出设置
———————————————8(请点击)
9.电压输入设置
———————————————9(请点击)
10.无源信号输出设置
——————————————10(请点击)
11.脉冲信的号四种模式
——————————————11(请点击)
12.四种脉冲信号模式说明
——————————————12(请点击)
13.频率输入信号设置
——————————————13(请点击)
14.频率输出信号设置
——————————————14(请点击)
15.毫伏输出设置
——————————————15(请点击)
16.电阻输出设置
——————————————16(请点击)
17.24V回路检测
——————————————17(请点击)
18.功能菜单
——————————————18(请点击)
19.系统设置
——————————————19(请点击)
20.数字界面
——————————————20(请点击)
21.工作界面介绍
——————————————21(请点击)
22.本机信号校准
——————————————22(请点击)
23.编程输出
——————————————23(请点击)
24.预设值
——————————————24(请点击)
25.信号转换
——————————————25(请点击)
26.实时曲线设置
——————————————26(请点击)
27.Modbus主站与变量地址
——————————————27(请点击)
28.MODBUS主站介绍
——————————————28(请点击)
29.文本编辑界面
——————————————29(请点击)
30.变量界面的操作
——————————————30(请点击)
31.无纸记录功能
——————————————31(请点击)
32.记录仪设置
——————————————32(请点击)
33.查看历史记录
——————————————33(请点击)
34.导出数据
——————————————34(请点击)



仪器介绍

MR9270采用高速ARM处理器,性能强大,人机对话界面,使用方便。下图是结构图。

MR9270系列英文说明书1 拷贝.png

结构图对照表

1
COM(公共端口)
2
OUTPUT(信号输出口可输出Ma、V、Hz、MV、Ω、24V信号)
3
In-(信号输入端口,激活24V功能后可单独输出1路24V)
4
In+(信号输出,可输出Ma、V、Hz、MV、Ω、24V信号)
5
信号输出模块(MA、V、Hz、MV、Ω、)
6
24V
7
信号输入模块(MA、V、Hz、MV、Ω、)
8
2.4寸IBS高清液晶
9
信号发生器操作面板
10
蜂鸣器
11
MR9270内核层
12
电源(2500ma聚合物锂电池*1)
13
USB电源接口(外接电源5V/1A)
14
RS485转换接口

-1-

(点击返回目录)



实用功能介绍

编程输出

用户可以自动升高和降低MR9070的信号输出,有两种模式。

第一种方法:设置起点、终点、周期次数,既可开始工作。

第二种方法:高级模式,信号变化全部由参数设定。

预设值
可预设9组常用信号值,快速输出。
信号转换

将输入信号转换为输出信号,例如将输入频率转换为电流信号,输入范围为:

从 0 ~ 1000Hz 转换为 4-20mA

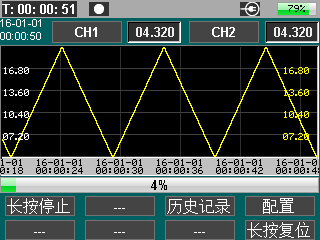

实时曲线

输入输出信号变化趋势曲线显示,曲线采集时间可设置,还可自动显示某一时刻在最大值和最小值范围内的曲线。

工程量显示转换

信号显示为信号值或工程量,信号值与工程量线性对应,如4-20mA的信号对应0~100,即4mA对应0,12mA对应50,20mA对应100。这个范围可以通过参数改变。

Mod bus RTU 遥控器

可与组态软件或PLC进行RS485通讯,实现仪表输出信号的在线设置和监控仪器的输入信号。

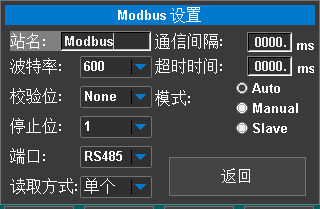

Mod bus RTU主站

对拥有RS485 MODBUS接口的从设备进行通讯测试、参数设置、参数拷贝、在线监控等操作。

仪器工具集

作为仪器的功能扩展,例如:简单的无纸记录仪,PID控制器等

USB固件升级
升级新固件并扩展新功能。
USB 转 Rs485

仪器可作为USB转RS485虚拟串口使用,win10以下操作系统需要安装驱动程序

-2-

(点击返回目录)

MR9270系列信号参数表

输出信号参数
信号
范围
准确性
分辨力
内阻
电流(mA)
0~24mA
0.03%
0.001mA
100Ω
电压(V)
0~23V
0.03%
0.001V
500K
无源信号(XMT)
0~24mA
0.03%
0.001mA
100Ω
24V回路检测
0~24mA
0.03%
0.01mA
100Ω
频率(Hz)
0~9999Hz
0.03%
5位
1MK
毫伏(mV)
-10~110mV
0.05%
0.01mV
2K
热电偶(TC-S)
0~1760℃
0.10%
1℃
2K
热电偶(TC-B)
0~1810℃
0.20%
1℃
2K
热电偶(TC-E)
0~990℃
0.10%
1℃
2K
热电偶(TC-K)
0~1320℃
0.10%
1℃
2K
热电偶(TC-R)
0~1760℃
0.20%
1℃
2K
热电偶(TC-J)
0~1190℃
0.10%
1℃
2K
热电偶(TC-T)
0~390℃
0.20%
1℃
2K
热电偶(TC-N)
0~1290℃
0.20%
1℃
2K
Pt100
-200~650℃
0.30%
1℃
Cu50
-20~150℃
0.30%
1℃
电阻输出
0~390Ω
0.10%
0.01Ω
输入信号参数
信号
范围
准确性
分辨力
内阻
电流(mA)
-24~24mA
0.03%
0.001mA
100Ω
电压(V)
-30~30V
0.03%
0.001V
3M
频率(Hz)
0~9999Hz
0.03%
5位
100K
毫伏(mV)
-110~110mV
0.03%
0.01mV
20M
热电偶(TC-S)
0~1760℃
0.10%
1℃
20M
热电偶(TC-B)
0~1810℃
0.20%
1℃
20M
热电偶(TC-E)
0~990℃
0.10%
1℃
20M
热电偶(TC-K)
0~1320℃
0.10%
1℃
20M
热电偶(TC-R)
0~1760℃
0.10%
1℃
20M
热电偶(TC-J)
0~1190℃
0.10%
1℃
20M
热电偶(TC-T)
0~390℃
0.10%
1℃
20M
热电偶(TC-N)
0~1290℃
0.10%
1℃
20M
Pt100
-200~650℃
0.30%
1℃
10K
Cu50
-20~150℃
0.50%
1℃
10K
电阻输入
0~400Ω
0.10%
1℃
10K

-3-

(点击返回目录)



基本操作

4 拷贝.png

对照表

1.
信号输出(正)
2.
信号输出(负)
3.
信号输入(负)
4.
信号输入(正)/24V
5.
Type-C充电接口
6.
RS485通讯接口
7.
充电指示灯
8.
电源开关(长按2秒开关机)

-4-

(点击返回目录)

键盘介绍

9 拷贝.jpg

操作键对照表

测量.png’ 这是输入键

①:按‘测量’键一次,弹出输入信号选择界面。显示的信号类型对应于键盘上的相应键。对于您需要的信号类型,只需按相应的键即可切换到您需要的信号类型。

②:在仪器中,‘测量’键也用于确认、输入和切换。例如,在仪器中打开一个界面时,此时的‘测量’键是确认、进入和切换。

③:长按‘测量’键弹出信号输入设置界面,适用于仪表所有的输入信号,出信号输入设置界面按‘键盘’

④:‘测量’键对应电流测量(MA)

开关.png’键

①:‘开关’键为信号输出开关

②:通过‘测量’键或‘输出’键弹出信号选择界面后,‘开关’键对应‘电压测量’信号。

‘‘输出.png’’ 这是输出键

①:按‘输出’键一次,弹出输出信号选择界面。呈现的信号类型对应于键盘上相应的按键,只需按相应的键即可切换到您需要的信号类型。

②:长按‘输出’键弹出输出设置界面,适用于仪表中所有信号。

③:按‘输出’键弹出输出信号选择界面后,在按‘输出’键对应‘无源电流’信号。

菜单.png’键

①:‘菜单’键为功能菜单键。

②:长按‘菜单’键弹出预设功能,可以在菜单中进行设置

③:按‘测量’键弹出输入信号选择界面,按‘菜单’键快速激活‘信号转换’模式。要退出此模式,按‘键盘’键退出。

④:按‘输出’键弹出输出信号选择界面,再按‘菜单’键快速激活‘编程输出’。要退出此模式,按‘键盘’键退出。

IN模式.png’键

①:通过‘测量’键或‘输出’键弹出信号选择界面后,按‘IN模式’键对应‘脉冲测量’与‘脉冲’信号。

②:输入信号切换为‘脉冲测量’信号后,按‘IN模式’键切换三种频率模式​​。频率输入/脉冲:PWM/脉冲:RPH/脉冲:计数。(具体可以看视频操作)

③:当输入信号切换为‘毫伏’信号时,按‘IN模式’键弹出毫伏信号模式选择界面,界面中的信号类型对应键盘的相应按键。

④:输入信号切换为‘电阻’信号后,长按‘IN模式’键弹出电阻输入类型,界面中的信号类型对应键盘上的相应按键。按一次‘IN模式’键可快速切换信号输入类型。

⑤:当输入信号切换为‘PT100’信号时,长按‘IN模式’键弹出电阻输入类型,界面中的信号类型对应键盘对应按键。按一次‘IN模式’键可快速切换信号输入类型。

⑥:输入信号切换为‘有源电流’信号后,按‘IN模式’键切换显示‘工程量’或‘电流值’。

⑦:输入信号切换为‘电压’信号后,按‘IN模式’键切换‘工程量’或‘电压值’的显示。

OUT模式.png’键

①:按‘输出’键弹出输出信号选择界面,‘OUT模式’键对应‘回路供电’。

②:当输出信号切换为电流信号时,按‘OUT模式’键在‘工程量’和‘电流信号值’之间切换。

③:输出信号切换为电压信号后,按‘OUT模式’键在‘工程量’和‘电压信号值’之间切换。

④:输出信号切换为‘脉冲’信号后,长按‘OUT模式’键切换三种频率模式​​。频率输出/脉冲:PWM/脉冲:RPH/脉冲:定量。(具体的脉冲操作将在后面描述)

⑤:当输入信号切换为‘毫伏’信号时,按‘OUT模式’键调出毫伏输入模式选择界面。界面中的信号类型对应键盘上对应的按键。

⑥:输入信号切换为‘电阻’信号后,长按‘OUT模式’键调出电阻输入类型。界面中的信号类型对应键盘上对应的按键。按一次‘OUT模式’键可快速切换信号输入类型。

⑦:当输入信号切换为‘PT100’信号时,长按‘OUT模式’键调出电阻输入类型,界面中的信号类型对应键盘上的相应按键。按一次‘OUT模式’键可快速切换信号输入类型。



复位.png’ 这是重置键

①:按‘复位’键复位数值。

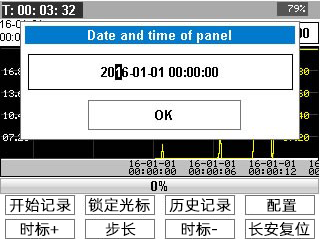

②:按‘测量’键弹出信号输入选择界面,按‘复位’键对应‘记录’,是日期编辑界面。

③:按‘输出’键弹出信号输出选择界面,按‘复位’键对应‘预设定’,即‘9组信号预置’模式(使用该模式前,必须进入功能菜单预置信号,具体操作后文介绍)

键盘.png’按钮

①:‘键盘’键具有退出、返回、取消、数值输入界面,四个功能。

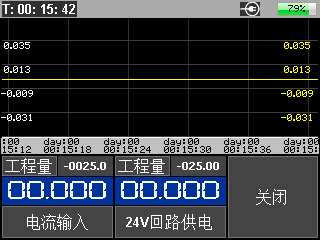

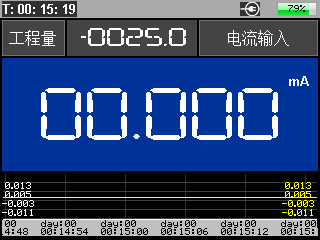

②:长按‘键盘’键切换工作界面。有五种不同的工作界面。

③:在工作界面按‘键盘’弹出数值输入界面。界面中的数字对应键盘上的按键。按‘菜单’键退出数值输入界面,并确认设定好的数值。

←.png’ 这是方向键
①:通过‘测量’键或‘输出’键弹出信号选择界面后,按‘←.png’键,对应‘电阻测量’与‘电阻’。
↑.png’ 这是方向键
①:通过‘测量’键或‘输出’键弹出信号选择界面后,按‘↑.png’键对应‘毫伏测量’与‘毫伏’。
↓.png’ 这是方向键
①:通过‘测量’键或‘输出’键弹出信号选择界面后,按‘↓.png’键,对应的‘热电阻’为PT100。
→.png’ 这是方向键
①:通过‘测量’键或‘输出’键弹出信号选择界面后,按‘→.png’键,对应的‘TC’即为热电偶信号。

-5-

(点击返回目录)

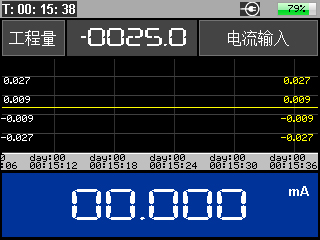

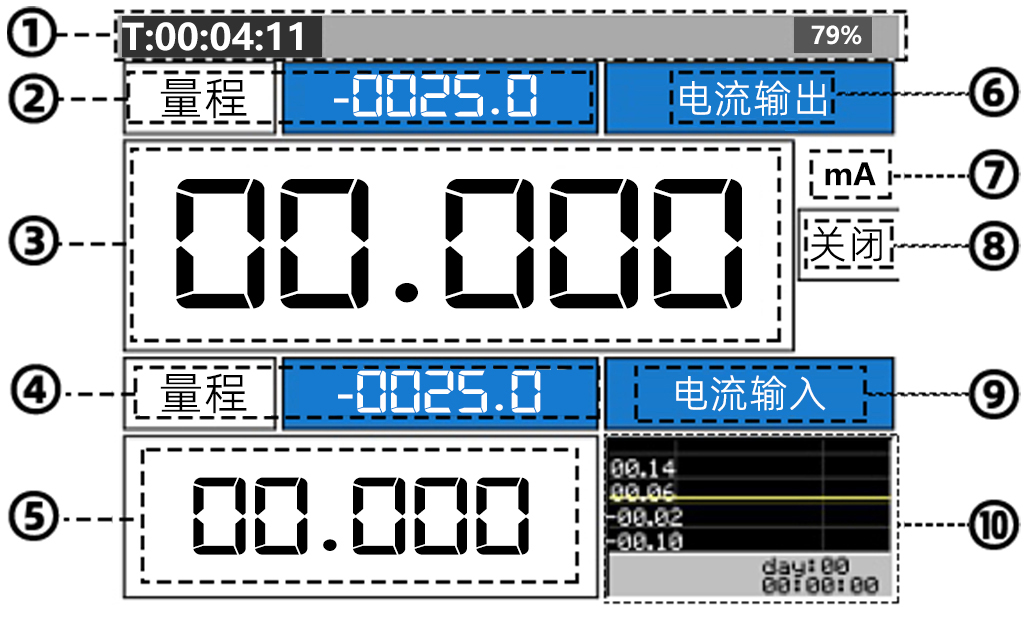

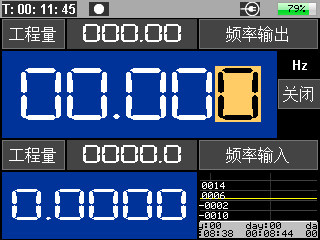

工作界面说明

6 拷贝.jpg

工作界面描述对照表

1.
状态栏:用于显示时间、电量、数据交互、记录数据等。
2.
输出信号名称及状态框:用于显示当前信号的工程量、当前信号名称等信息。
3.
输出信号值框:按‘←.png’、‘↑.png’、‘→.png’、‘↓.png’键设置信号值,或通过预置信号功能快速更改值,或按‘键盘.png’键弹出值输入表,使用数值表快速输入信号值。
4.
输入信号名称及状态框:用于显示当前信号的工程量、当前信号名称等信息。
5.
输入信号值框:显示外部输入的信号值。
6.
输出信号类型名称
7.
输出信号类型名称及单位
8.
开关显示
9.
输入信号类型名称
10.
实时曲线,长按‘键盘.png’键三下即可切换到全屏实时曲线显示模式。

-6-

(点击返回目录)



输出信号选择界面

(按‘输出.png’键一次,弹出信号输出界面)


按‘输出.png’键弹出输出信号选择界面。上面呈现的信号类型对应键盘上对应的按键(见下图)

9 拷贝.jpg

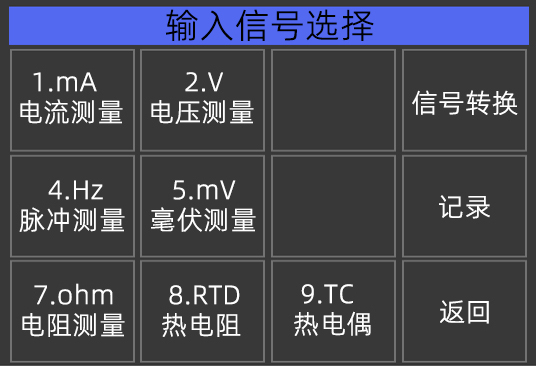

输入信号选择界面

(按测量.png键一次,弹出信号输入界面)


‘测量’键弹出输入信号选择界面。上图信号类型对应键盘上对应的按键(见键盘图)

-7-

(点击返回目录)



电流输出设定

(将输出信号切换为‘有源电流/mA’,按住‘输出.png’键1~2秒,弹出电流输出设置界面)

(注:进入设置界面后,使用‘↑.png’键或‘↓.png’键移动光标)

10 拷贝.png(1-1)

未标题-1 拷贝.png

(1-2)

①返回
返回退出界面,或直接按‘键盘.png’键退出
②模式
模式切换。将光标移至‘模式’,按‘测量.png’键在‘实际输出’和‘量程输出’之间切换。
③工程量

设置量程,将光标移至‘工程量’,按‘测量.png’键进入,弹出量程设置界面(参考上图1-2)

①:返回退出界面,或直接按‘键盘.png’键退出

②:数量范围的上限

③:数量范围的下限

④:输出上限

⑤:输出下限

④回路电压

空载电压,移动光标至‘回路电压’,按‘测量.png’切换电压,默认值为‘12V’,目的是为了省电,可根据需要切换到‘24V’

⑤范围
输出范围,将光标移至‘范围’,按‘测量.png’键进入选择模式,将光标移至所需数值范围,按‘测量.png’键确认选择

电流输出接线图

电流输出接线 拷贝.png

电流输入设置

(将仪表输入信号切换为‘电流测量/mA’,按住‘测量.png’键1-2秒,弹出输入电流信号设置界面)

(注:进入设置界面后,使用‘↑.png’键或‘↓.png’键移动光标)

未标题-3 拷贝.png
(1-1)

①:返回退出界面,或直接按‘键盘.png’键退出



②:模式切换。将光标移至‘模式’,按‘测量.png’键在‘实际输出’和‘量程输出’之间切换。

③:设置量程,将光标移至‘量程’,按‘测量.png’键进入,弹出量程设置界面(见下图1-2)


①:返回退出界面,或直接按‘键盘.png’键退出

②:数量范围的上限

③:数量范围的下限

④:输出上限

⑤:输出下限

电流输入接线图


-8-

(点击返回目录)



电压输入设定

(将仪表输入信号切换为‘电压测量/V’,按住‘测量.png’键1-2秒,弹出输入电压信号设置界面)

(注:进入设置界面后,使用‘↑.png’键或‘↓.png’键移动光标)


(1-1)

①:这是返回,也可以直接按‘键盘.png’键退出

②:模式切换。将光标移至‘模式’,按‘测量.png’键在‘实际输出’和‘量程输出’之间切换。

③:设置量程,将光标移至‘量程’,按‘测量.png’键进入,弹出量程设置界面(见下图1-2)


(1-2)

①:返回退出界面,或直接按‘键盘.png’键退出

②:数量范围的上限

③:数量范围的下限

④:输入上限

⑤:输入下限

电压输入


电压输出设定

(将仪表输出信号切换为‘电压/V’,长按‘输出.png’键1-2秒,弹出输出电压信号设置界面)

(注:进入设置界面后,使用‘↑.png’键或‘↓.png’键移动光标)


(1-3)

①:这是返回,也可以直接按‘键盘.png’键退出

②:模式切换。将光标移至‘模式’,按‘测量.png’键在‘实际输出’和‘量程输出’之间切换。

③:设置量程,将光标移至‘工程量’,按‘测量.png’键进入,弹出量程设置界面(参考下图1-4)

④:这是保护功能。将光标移至‘保护’,按‘测量.png’键开启或关闭保护。功能是输出电压短路2秒自动关闭输出

⑤:输出范围,将光标移至‘范围’,按‘测量.png’键进入选择模式,将光标移至所需数值范围,按‘测量.png’键确认选择


(1-4)

①:返回退出界面,或直接按‘键盘.png’键退出

②:数量范围的上限

③:数量范围的下限

④:输出上限

⑤:输出下限

电压输出接线图

电流输出接线 拷贝.png

-9-

(点击返回目录)



无源信号输出设置

(将仪表输出信号切换为’无源信号’,按住‘输出.png’键1-2秒,弹出无源信号设置界面)

(注:进入设置界面后,使用‘↑.png’键或‘↓.png’键移动光标)


(1-1)

①:这是返回,也可以直接按‘键盘.png’键退出

②:模式切换。将光标移至‘模式’,按‘测量.png’键在‘实际输出’和‘量程输出’之间切换。

③:设置量程,将光标移至‘工程量’,按‘测量.png’键进入,弹出量程设置界面(见下图1-2)

④:范围,将光标移至‘范围’,按‘测量.png’键进入选择模式,将光标移至所需数值范围,按‘测量.png’键确认选择

未标题-1 拷贝.png

(1-2)

①:返回退出界面,或直接按‘键盘.png’键退出

②:数量范围的上限

③:数量范围的下限

④:输出上限

⑤:输出下限

无源信号输出接线图

无源输出接线1-1 拷贝.png

-10-

(点击返回目录)



四种脉冲信号模式

(注1:调出下方界面可查看上方第7页)

(注2:输出信号切换到‘Hz’后,长按‘OUT模式.png’键可在四种模式之间切换。按‘OUT模式.png’键一次为切换单位)

(注3:输入信号切换到‘Hz’后,按IN模式.png键可在四种模式之间切换)

频率


PWM 占空比


转速


脉冲定量


-11-

(点击返回目录)



四种脉冲信号模式说明

频率
频率属于脉冲信号中最常用的信号,有四个范围。输出Hz信号时,可以通过按‘OUT模式.png’键快速切换输出范围。
脉宽调制模式
PWM是脉宽调制的缩写,是一个脉冲周期内电平开启和保持的时间比例。从下面的图 1-1 可以看出,PWM 需要两个参数。因此,需要在输出 PWM 之前设置频率值,即周期值。设置方法是按一次‘OUT模式.png’键切换到频率值编辑(见下图1-2)。设置好频率值后,按一次‘OUT模式.png’键切换到PWM编辑。
频率输出界面2占空比 拷贝.png
(1-1)

pwm介绍 拷贝.png

(1-2)按‘OUT模式.png’键切换数值编辑‘PWM’和‘频率’

①:频率数值框

②:占空比数值框



转速模式

计算电机或齿轮转速的最佳方法是使用脉冲模式。电机通常在几分钟内。如果电机一转产生一个脉冲,一分钟就是3000转,那么一秒就是50个脉冲。

频率 = RPS.png(每秒) × 每转脉冲数



转速频率输出 拷贝.png

①:频率和频率值框

②:设置电机轴的转数,左上角是一个周期的时间

③ : 时间单位


转缺齿:

该功能用于模拟发动机转速。比如发动机齿轮有60个齿,但是现在假设发动机齿轮少了一个齿,只有59个齿,可以通过没有齿的空白处测速

脉冲定量模式

脉冲定量控制的主要目的是模拟流量定量控制传感器,例如:

来自涡轮传感器的一升水流通过传感器产生 100 个脉冲,因此 10 升水就是 1000 个脉冲。在编写PLC量化程序时,可以使用发生器进行精确的模拟。

转速频率输出 1.png

注1:设置定量脉冲数量后,按‘开关.png’键切换工作状态为‘暂停’,再按‘↑.png’键开始发送脉冲,按‘↓.png’键暂停

注2:启动发送脉冲后,需要复位,按‘复位.png’键。

注3:开始发送脉冲后,按‘→.png’键,可根据自己的需要逐个发送脉冲

①:发送1个脉冲的时间,最小0.1 ms。在暂停的情况下按‘OUT模式.png’键切换到发送1个脉冲的时间设置

②:发送1个脉冲的时间单位

③:定量脉冲数,在工作状态为停止状态时,按‘↑.png’或‘↓.png’设置要发送的脉冲数

④:发送1个脉冲时间进度条

⑤:剩余脉冲数进度条

⑥:剩余发送时间进度

⑦:工作状态

-12-

(点击返回目录)



频率输入信号设定

(将仪器输入信号切换为频率信号,长按‘测量.png’键1-2秒,弹出频率信号输入设置界面)

(注:进入设置界面后,使用‘↑.png’键或‘↓.png’键移动光标)

(1-1)

①:返回退出界面,或直接按‘键盘.png’键退出。

②:将光标移至‘模式’,按‘测量.png’键在频率/PWM/转速/计数之间切换

③:转速设置,将光标移至‘转速设置’,按‘测量.png’键进入(详见下图1-2)

④:工程量(详见下图1-3)

⑤:计数方式:

‘上升沿’(电脉冲从0V下降到大于等于0.7V记录一次)

‘下降沿’/(电脉冲从大于等于0.7V下降到0V记录一次)

‘跳变’/(只要有上升下降过程就记录一次,要清除计数,按‘复位.png’键)

⑥:脉冲信号输入方式:

‘电平输入’(带电脉冲输入)

‘开关输入’(开关量输入)



(1-2)



①:返回退出界面,或直接按‘键盘.png’键退出。

②:将光标移至‘时间单位’, 按‘测量.png’在‘RPH’/‘RPM’/‘RPS’之间切换

③:将光标移至 ‘转脉冲数:’按‘测量.png’键进入编辑状态

(1-3)

①:返回退出界面,或直接按‘键盘.png’键退出

②:数量范围的上限

③:数量范围的下限

④:输入上限

⑤:输入下限

接线图

频率输入接线图1 拷贝.png

OC门频率输出传感器接线(输入范围0-9999Hz)




PNP频率输出传感器接线(输入范围0-9999Hz)

-13-

(点击返回目录)



频率输出信号设定

(将仪器输出信号切换为频率信号,长按‘输出.png’键1-2秒,弹出频率信号输出设置界面)

(注:进入设置界面后,使用‘↑.png’键或‘↓.png’键移动光标)


1-1

①:返回退出界面,或直接按‘键盘.png’键退出。

②:移动光标至‘模式’,按‘测量.png’键在频率/PWM/转速/定量之间切换

③:电平输出高度,最高24V。 将光标移至‘峰值:’,按‘测量.png’键进入编辑模式。确认编辑后,按一次‘测量.png’键

④:工程量设置(详见下图1-3)

⑤:转速设置,将光标移至‘转速设置’,按‘测量.png’键进入(详见下图1-2)

⑥:脉冲信号输出方式:

电平输出(上电脉冲输出)

开关输出(开关量输出)

⑦:移动光标至‘范围’,按‘测量.png’键进入选择模式,确认选择,再按‘测量.png’键一次



1-2

(长按‘OUT模式.png’键可快速切换脉冲输出方式,按‘OUT模式.png’键一次可更改单位)

①:返回退出界面,或直接按‘键盘.png’键退出。

②:光标移动至‘转脉冲数’, 按 “IN”键切换时间单位 ‘RPH’ /‘RPM’ / ‘RPS’

③:将光标移至 ‘转脉冲数’按‘测量.png’可进入编辑状态,确认在按一次‘测量.png

④:缺齿模拟。模拟发动机齿轮缺齿,通过缺齿测量转速

1-3

①:返回退出界面,或直接按‘键盘.png’键退出

②:数量范围的上限

③:数量范围的下限

④:输入上限

⑤:输入下限

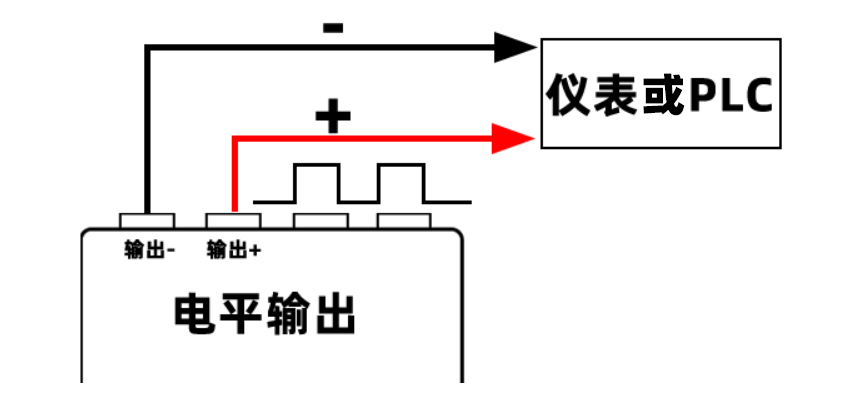

接线图


(电平输出)

频率输出接线图2 拷贝222222222.png

(开路输出)

-14-

(点击返回目录)



毫伏输出设置

(将仪表输出信号切换为毫伏信号,长按‘输出.png’键1-2秒,弹出毫伏信号输出设置界面)


①:返回退出界面,或直接按‘键盘.png’键退出

②:移动光标至‘模式’,按‘测量.png’键在毫伏/热电偶之间切换

③:设置量程,将光标移至‘工程量’,按‘测量.png’键进入,弹出量程设置界面(见下图1-2)

④:移动光标至‘类型’,按‘测量.png’键进入选择模式,确认选择,再按‘测量.png’键一次(这是热电偶类型)

⑤:移动光标至‘冷端设置’,按‘测量.png’键切换内置/自定义

⑥:移动光标至‘温度单位’,按‘测量.png’键切换温度单位(此为温度单位)

⑦:移动光标至‘T’,按‘测量.png’键进入冷端补偿编辑模式,编辑数值后按‘测量.png’键一次确认(这是冷端补偿设置)


(1-2)

①:返回退出界面,或直接按‘键盘.png’键退出

②:数量范围的上限

③:数量范围的下限

④:输入上限

⑤:输入下限

接线图

电流输出接线 拷贝.png

(仪表或PLC)

毫伏输入设置

(将仪表输入信号切换为毫伏信号,长按‘测量.png’键1-2秒,弹出毫伏信号输入设置界面)


①:返回退出界面,或直接按‘键盘.png’键退出

②:移动光标至‘模式’,按‘测量.png’键进入选择模式,确认选择,再按‘测量.png’键一次

③:设置量程,将光标移至‘工程量’,按‘测量.png’键进入,弹出量程设置界面(见下图1-2)

④:移动光标至‘类型’,按‘测量.png’键进入选择模式,确认选择,再按‘测量.png’键一次(这是热电偶类型)

⑤:移动光标至‘冷端设置’,按‘测量.png’键切换内置/自定义

⑥:移动光标至‘温度单位:’,按‘测量.png’键切换温度单位(此为温度单位)

⑦:移动光标至‘T’,按‘测量.png’键进入冷端补偿编辑模式,编辑数值后按‘测量.png’键一次确认(这是冷端补偿参考温度设置)


①:返回退出界面,或直接按‘键盘.png’键退出

②:数量范围的上限

③:数量范围的下限

④:输入上限

⑤:输入下限

接线图



(热电偶传感器)


-15-

(点击返回目录)



电阻输出设定

(将仪表输出信号切换为电阻信号,长按‘输出.png’键1-2秒,弹出电阻信号输出设置界面)

(注:进入设置界面后,使用‘↑.png’键或‘↓.png’键移动光标)


①:返回退出界面,或直接按‘键盘.png’键退出

②:移动光标至‘温度单位’,再按‘测量.png’键切换温度单位(此为温度单位)

③:移动光标至‘电阻偏移’,再按‘测量.png’键进入电阻值编辑模式,确认再按‘测量.png’(此为电阻值偏移,用于修正输出电阻值)

④:移动光标至‘类型’,按‘测量.png’键进入选择模式,确认再按‘测量.png’键(即热电阻的选型)

接线图

电流输出接线 拷贝.png

(仪表或PLC)

电阻输入设定

(将仪表输入信号切换为电阻信号,长按‘测量.png’键1-2秒,弹出电阻信号输入设置界面)

(注:进入设置界面后,使用‘↑.png’键或‘↓.png’键移动光标)


①:返回退出界面,或直接按‘键盘.png’键退出

②:移动光标至‘温度单位:’,再按‘测量.png’键切换温度单位(此为温度单位)

③:移动光标至‘线路阻值’,再按‘测量.png’键进入电阻值编辑模式,确认再按‘测量.png’键(此为电阻值偏移,用于修正输出电阻值)

④:移动光标至‘类型’,按‘测量.png’键进入选择模式,确认选择再按‘测量.png’键(即热电阻的选型)

接线图


-16-

(点击返回目录)



24V电路检测

(将仪表输出信号切换到‘24V’,按住‘输出.png’键1-2秒,弹出24V输出设置界面)

24v.png              (反馈电流值显示 )                                                                (显示输出量)

(按‘OUT模式.png’键切换模式)

24V.png1-1

①:这是返回,也可以直接按‘键盘.png’键退出

②:模式切换。将光标移至‘模式’,按‘测量.png’键在‘实际输出’和‘量程输出’之间切换。

③:设置量程,将光标移至‘工程量’,按‘测量.png’键进入,弹出量程设置界面(见下图1-2)

24V工程量.png1-2

①:返回退出界面,或直接按‘键盘.png’键退出

②:数量范围的上限

③:数量范围的下限

④:输入上限

⑤:输入下限

接线图

变送器接线图 拷贝1.png

独立24V

(按‘菜单.png’键进入功能菜单。光标移动到‘USE 24V’后,按‘测量.png’键进入)


①:将光标移至‘激活24V’,按‘测量.png’键激活24V

②:‘激活保持’勾选该选项后,每次开机自动开启24V激活状态

③:返回退出界面,或直接按‘键盘.png’键退出

24v.1 拷贝.png

输入(-)可切换为独立24V功能,即独立输出单路24V

24V 接口可与输入(+)一起使用来测试变送器。主要用于测试气动阀门或两线制变送器

接线图

注:两线制变送器接线方法单独测试。‘独立24V’端接正极,输入(+)接负极。
24v.3 拷贝.png
(气动控制阀测试)
(电动控制阀测试)
24v.2 拷贝.png
(同时测试两个两线制变送器)

-17-

(点击返回目录)

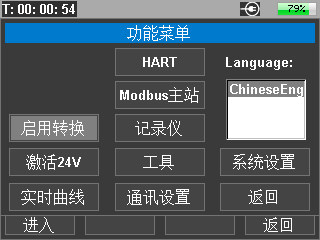

功能菜单


(1-1)


(1-2)

注意:当输出信号切换到‘24V回路’时,功能菜单界面也有一些变化,如图1-2所示,选择回路供电信号是无法使用‘启用编程’
启用编程
光标移至‘启用编程’按‘测量.png’键进入设置界面(详情查看23页)
启用预设定
移动光标至‘启用预设定’按‘测量.png’进入设置界面
启用转换
光标移至‘启用转换’按‘测量.png’进入设置界面
激活24V
移动光标到‘激活24V’按‘测量.png’进入设置界面
实时曲线
光标移至‘实时曲线’按‘测量.png’进入设置界面
HART
移动光标到‘HART’按‘测量.png’进入设置界面
MODBUS
Modbus主站,移动光标至‘Modbus’按‘测量.png’进入
工具
工具,移动光标到‘工具’按‘测量.png’进入,可以看到‘记录仪’和‘PID面板’
通讯设置
通讯设置,即Modbus主站的通讯设置。将光标移至‘通讯设置’​​,按‘测量.png’进入
返回
这是返回或退出功能菜单
系统
将光标移至‘系统’,按‘测量.png’进入(详情看19页)
语言(Language)
语言切换,将光标移至‘语言’,按‘测量.png’进入切换模式。将光标移动到您需要的语言后,按‘测量.png’确认选择。



-18-

(点击返回目录)



系统设置

自动关机

自动关机,在仪表没有工作的状态下设定多长时间自动关机。将光标移至‘自动关机’,按‘测量.png’进入时间选择,选择好时长后按‘测量.png’确认。

操作界面
进入功能菜单系统设置,将光标移至‘操作界面:’,按‘测量.png’键进入选择模式,按‘测量.png’键确认需要的工作界面。
背光

背光,按‘测量.png’键可降低背光亮度,按‘开关.png’键可增强背光亮度

设定保存

保存在关机前设置的输出数值。打勾按‘测量.png’键

状态保存

输出信号的开关状态保持。(如果希望每次开机处于输出状态,就勾上此项)打勾按‘测量.png’键

蜂鸣器

蜂鸣器,按‘测量.png’键开启或关闭

快速采集

按‘测量.png’键开启。该功能可以提高测量速度。根据需要开启

供电开机

按‘测量.png’确认选择,仪器即可外接5V/1A电源供电

主题

按‘测量.png’键进入选择模式,按‘测量.png’键确认仪器主题,目前只有两种。

FN长按功能

按‘测量.png’键进入选择模式,按‘测量.png’键确认选择

①:第一个是‘编程输出’

②:二是‘信号输出预设’

③:第三个是‘信号转换’

④:第四个是‘无纸记录仪’

⑤:第五个是‘MODBUS主站’

校准

信号校准,按‘测量.png’键进入(详见第22页)

返回
按‘键盘.png’键返回或退出

-19-

(点击返回目录)



数字界面

(1-1)
9 拷贝.jpg
(1-2)
按‘键盘.png’键弹出数字小键盘。上图(1-1)中的数字对应图(1-2)中的按键
1/-
‘1 / -’对应于‘测量.png’键。按一次‘测量.png’键在数值框中输入‘1’,长按‘测量.png’键在数值框中输入‘-’。
2/+
‘2/+’对应‘开关.png’键。按一次‘开关.png’键在数值框中输入‘2’,长按‘开关.png’键在数值框中输入‘+’。
3
‘3’对应‘输出.png’键。按‘输出.png’键一次,在数值框中输入‘3’
ok
‘OK’键是确认退出
4
‘4’对应‘IN模式.png’键。按‘IN模式.png’键一次,在数值框中输入‘4’
5
‘5’对应‘↑.png’键。按‘↑.png’键一次,在数值框中输入‘5’
6/< –
‘6 / < -’对应‘OUT模式.png’键。按‘OUT模式.png’键一次,输出数字‘6’。长按‘OUT模式.png’键一次删除一位数字。按一次只删除一位数字。
。/C
‘./C’对应于‘复位.png’键。按一次‘复位.png’键并输入‘.’。在值框中
7
‘7’;对应‘←.png’键。按‘←.png’键一次,在数值框中输入‘7’
8
‘8’对应‘↓.png’键。按‘↓.png’键一次,在数值框中输入‘8’
9
‘9’对应‘→.png’键。按‘→.png’键一次,在数值框中输入‘9’
0
‘0’对应‘键盘.png’键。按‘键盘.png’键一次,在数值框中输入‘0’

-20-

(点击返回目录)



工作界面介绍

(所有工作界面操作方式相同)

1.输出信号界面
2.输入信号界面
3.输入实时曲线的界面
4.输入输出实时曲线界面
(以上工作界面可长按‘键盘.png’切换)

-21-

(点击返回目录)



信号校准

(注1:在信号发生器的某个信号精度偏差较小时,才能使用此功能校准自身信号)

(注2:使用校准功能时,先长按‘键盘.png’键,将工作界面切换到‘输入输出实时曲线工作界面’,即最后一个工作界面。然后,参照下图1-2为校准操作示例,其中‘20mA:’为最大值。在校准电流输入信号之前,需要将输入电流信号设置为20mA。校准时,‘0ma:’在图为最小值,校准输入电流信号的最小值时,还需要将电流信号设置为0ma,所有信号的调试方法都差不多,本例可以参考。)


(1-1)


(1-2)

示例:这里以电流信号输入为例(见图1-1)。进入校准界面后,将光标移至‘电流输入’,按‘测量.png’键进入电流信号校准界面(见图1-2),将光标移至‘20mA:’按‘测量.png’键进入信号调试模式,按‘↑.png’或‘↓.png’键调试信号,当前输入信号校准完成后按‘测量.png’ 确认。退出当前校准界面按‘键盘.png

-22-

(点击返回目录)



编程输出

(按‘键盘.png’键退出编程功能功能)

编程输出 拷贝.png
1-1

①:将光标移至‘启用’,按‘测量.png’开始

②:这是循环次数,按‘测量.png’键进入编辑模式。编辑完成后按‘测量.png’键退出编辑模式

③:最小值设定,按‘测量.png’键进入编辑模式。编辑完成后按‘测量.png’键退出编辑模式

④:最大值设定,按‘测量.png’键进入编辑模式。编辑完成后按‘测量.png’键退出编辑模式

⑤:增减循环时间设定。按‘测量.png’键进入编辑模式。编辑完成后按‘测量.png’键退出编辑模式

⑥:高级选项,按‘测量.png’进入(详见图1-4)


(1-2)

①:状态图标

②:信号从开始到结束的进度

③:预定进度

④:剩余循环次数

9.jpg1-3

↑.png’键:程序运行

‘←’键:单步操作(仅在暂停时可用)

↓.png’键:程序暂停

→.png’键:程序运行一次

OUT模式.png’键:程序复位

键盘.png’键:退出程序

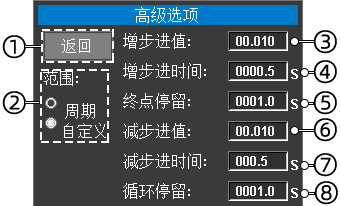

编程输出 拷贝2.png1-4

(范围:选择自定义,设置好数值后,重启编程输出才能生效)

①:返回退出界面,或直接按‘键盘.png’键退出

②:按‘测量.png’键切周期/自定义

③:按‘测量.png’键编辑增量值,确认按‘测量.png’键退出

④:按‘测量.png’键编辑增量值时间,确认按‘测量.png’键退出(举例:增量值设为1,增量时间设为1,那1秒只增加1个数值)

⑤:按‘测量.png’键编辑终点停留时间,确认按‘测量.png’键退出(举例:终点时间停留设置为5秒,接着输出4-20,在到达20后,停留时间为5秒)

⑥:按‘测量.png’键编辑减量值,确认按‘测量.png’键退出(与增量值设置相同)

⑦:按‘测量.png’键编辑递减值时间,确认按‘测量.png’键退出(与增量值时间设置相同)

⑧:按‘测量.png’键编辑循环一周停留时间(举例:停留时间设定为10秒,然后输出4-20,从4增加到20,在从20减少到4,停留10秒在继续运行)


(注:以下尺寸对应上图1-4)

V1=起始值

V2=③

T1=④

T2=⑤

V3=终点值

V4=⑥

T3=⑦

T4=⑧

-23-

(点击返回目录)



预设值

(注1:频率信号不能使用预置)

(注2:使用预置前,请将输出信号切换到需要预置的信号类型,否则预置不起作用)

(例如:预设电流信号,需要提前将输出信号切换为电流,预设电压,需要提前将输出信号切换为电压,其他信号方式为相同)

(注3:预设信号对应键盘的按键,请参考下图1-2)

(按‘键盘.png’键退出此功能)

编程输出 拷贝3.png1-1

①:将光标移至‘开始’,按‘测量.png’开始

②:9组预置信号,移动光标到预置信号,按‘测量.png’进入信号编辑模式,完成编辑,按‘测量.png’退出

③:返回退出界面,或直接按‘键盘.png’键退出



预设2.png1-2

-24-

(点击返回目录)



信号转换

(按‘键盘.png’键退出信号转换)

(现场调试时,如果调试设备与二次仪表不一致,这种情况可以通过信号转换来解决,例如将频率信号从0-100hz转换为4-20mA)



信号转换 拷贝.png

①:将光标移至‘开始’,按‘测量.png’开始

②:进入上限设置,移动光标,按‘测量.png’进入编辑模式,完成编辑,按‘测量.png’确认退出

③:进入下限设置,移动光标,按‘测量.png’进入编辑模式,完成编辑,按‘测量.png’确认退出

④:输出上限设置,移动光标,按‘测量.png’进入编辑模式,完成编辑,按‘测量.png’确认退出

⑤:输出下限设置,移动光标,按‘测量.png’键进入编辑模式,完成编辑,按‘测量.png’确认退出

⑥:允许超限,移动光标按‘测量.png’键打勾(如1-5V转换为4-20mA。如果允许超限,输入为0V时,输出会跟随到0mA,如果不允许超过限制,输出就为4mA,输出锁定在设定范围内。)

⑦:开机自动开启信号转换功能

⑧:返回退出界面,或直接按‘键盘.png’键退出

-25-

(点击返回目录)



实时曲线设置



实时曲线 拷贝.png

(黄色为输出曲线,白色为输入曲线)

①:辅助定时器

②:信号值刻度

③:时间刻度


①:返回退出界面,或直接按‘键盘.png’键退出

②:输出曲线。按‘测量.png’键启动,输出信号时曲线也跟着显示

③:自动缩放。按‘测量.png’键启动,自动调整输出信号的刻度范围,并根据曲线的最大值和最小值自动调整Y轴的刻度范围。

④:采集时间。按‘测量.png’键开始输出曲线的刷新间隔

⑤:自动缩放。按‘测量.png’键启动,输入信号的刻度会自动变化

⑥:采集时间。按‘测量.png’键启动并输入信号的刷新间隔

提示:修改采集时间时,时标会自动变化,时标只跟随输入信号采集

-26-

(点击返回目录)



Modbus主站

(注意:通讯设置,是信号发生器与电脑连接的设置)

设置.png1-1

Modbus主站有五种配置供用户测试不同设备

通讯设置.png      1-2

①模式:

第一个使用485接口使用MODBUS从机。

第二个使用USB接口使用MODBUS从机。

第三个使用USB接口转485接口使用MODBUS从机。

②:波特率。这是通信速率。

③:校验位

④:停止位

⑤:设置设备地址。为准备通信的设备设置通信地址

⑥:返回退出界面,或直接按‘键盘.png’键退出

变量地址和变量描述(2021 .10月以后的产品)

COM与OUT端口输出通道
地址
功能
数据类型
40009
输出类型
16 位无符号
40010
信号模式
16 位无符号
40012
输出信号使能
16 位无符号
40017~40018
输出信号值设定
32 位有符号整数
IN+与IN-端口测量通道
地址
功能
数据类型
40041
输出类型
16 位无符号
40042
信号模式
16 位无符号
40049~40050
信号测量值
32 位有符号整数
信号类型说明书
信号功能
代码
信号类型
信号模式
信号类型
无源电流输出
0
0
有源电流输出
0
1

电流测量
0
128
配电测量 (24V)
0
129

电压
电压输出0-24v
1
0
毫伏输出0-110mv
1
2

电压测量 – 30-30v
1
128
毫伏测量 – 110mv-110mv
1
130

脉冲
频率输出
2
0
转速输出 (RPS)
2
2
转速输出 (RPM)
2
3
转速输出 (RPH)
2
4
PWM (0-100%) 输出
2
5
定量输出
2
6

频率测量
2
128
转速测量 (RPS)
2
130
转速测量 (RPM)
2
131
转速测量 (RPH)
2
132
PWM (0-100%) 测量
2
133
脉冲计数
2
134

电阻
0-390欧输出
3
1
0-390欧测量
3
129

热电阻
PT100
4
0
Cu50
4
3

PT100 测量
4
128
Cu50 测量
4
131

热电偶
K型输出
5
0
R型输出
5
1
S型输出
5
2
E型输出
5
3
J型输出
5
4
T型输出
5
5
N型输出
5
6
B型输出
5
7
WRE25型 输出
5
8
WRE26型 输出
5
9

K型测量
5
128
R型测量
5
129
S型测量
5
130
E型测量
5
131
J型测量
5
132
T型测量
5
133
N型测量
5
134
B型测量
5
135
WRE25型 测量
5
136
WRE26型测量
5
137

信号切换过程:

以输出电流信号为例:

1:40009 写入信号类型代码为0

2:40010写信号模式码为1

3:40012写1使能输出

4:设置输入信号值

(注:步骤1-3完成后,只需要操作步骤4)



MODBUS主站介绍

(通过上面图1-1的配置进入下图所示界面)

MODBUS1 拷贝.png

1.主站标签

2.通讯次数

3.错误计数

4.波特率信息

5.变量的标签

6.变量的设备地址

7.变量地址

8.数据类型

9. 变量数

10.变量的值

11.在线指示

12、读取运行(对应‘测量.png’键)

13.暂停写入数据(对应‘开关.png’键。写入数据的选项需要在设置中将自动写入改为手动写入)

14、添加变量(对应‘输出.png’键,按‘输出.png’键进入添加变量界面,详见下图)

15、设置(对应‘菜单.png’键,按‘菜单.png’键进入Modbus主站参数设置界面,详见下图)

(这是添加变量的界面)

(按‘输出.png’键进入变量添加界面,所有编辑操作都是按‘测量.png’键编辑或确认编辑)

确认:将光标移至‘确认’并按‘测量.png’确认添加变量

返回:返回退出界面,或直接按‘键盘.png’键退出

设备地址:给通讯设备添加通讯地址。地址可以是0-255

指令: 选择发送给通讯设备的指令,如上图03:4000x,‘03’代表保护寄存器的操作指令,‘4000x’代表Modbus协议的寄存器地址前缀

变量地址:变量地址的设置。例如指令选择03:40x,变量地址设置为00001,则访问的寄存器地址为40001,十六进制地址为0000

HEX 地址:HEX表示16进制的地址(变量地址修改了,HEX会跟着改变,这两个是联动的)

添加数量:添加的变量数。例如添加变量个数为10个,变量的地址会自动增加,最大添加变量个数为30个

变量类型:变量类型。”ushort” 十六位无符号整数;”short” 16 位有符号整数;”Byte-1″ 8 位首字节整数;”Byte-2″ 8 位第二字节整数;”ulong” 32 位无符号整数;”long” 32 位有符号整数;”Float” 32 位单精度浮点数

常用标签:用于注释

标签:自定义标签(进入文字编辑界面后,详见第29页)

数据排序:Modbus 主机读取变量并重新排列它们。例如,一个浮点数由四个字组成。由于MODBUS从设备使用的‘CPU’不同,浮点数的四字节排序可能不同,导致读取数据显示异常。因此,可以通过数据排序修改为正确排序。32 位整数也可以通过数据排列进行修改。

小数点:小数点显示,只对整数变量有效

(这是Modbus主站的参数设置界面)


站名:更改主站名称,按‘测量.png’键进入文字编辑(文字编辑详见第29页)

波特率:波特率范围600~115200,按‘测量.png’键进入选择模式,确认按‘测量.png’键

校验位:校验位选择,按‘测量.png’键进入选择模式,确认按‘测量.png’键

停止位:停止位选择,按‘测量.png’键进入选择模式,确认按‘测量.png’键

端口:设置端口,按‘测量.png’键进入选择模式,确认按‘测量.png’键

读取方式:读取变量数据,‘单个’就是一个一个读取变量数据,‘连续’就是如果有连续的变量地址就会一次性全读取

通信间隔:通信间隔的时间

超时时间: 设置超时时间

模式:按‘测量.png’键切换自动/手动模式(自动模式:程序开始轮询从设备变量,实时刷新变量,在线修改变量。手动模式:程序读写操作都是手动执行)

返回:返回退出界面,或直接按‘键盘.png’键退出

-28-

(点击返回目录)



文字编辑界面

(编辑Modbus主站名称或变量标签时,会弹出如下文本编辑界面)

文本编辑界面1.png1-1
文本编辑界面2.png1-2
文本编辑界面3.png1-3
文本编辑界面1 拷贝.png1-4

(上图文字编辑界面中,每个包含字母的框对应仪器键盘上相同位置的按键)

大小写切换:按‘测量.png’键切换字母大小写

文字输入:例如输入大写字母‘PQRS’,对应‘←’键(见上图1-4)。先输入字母‘P’,按‘←’键,在文本框中输入字母‘P’,按‘测量.png’键确认输入字母‘P’。输入字母‘Q’,按‘←’键,文本框会再次输入字母‘P’,再按‘菜单.png’键,字母‘P’会切换到字母‘Q’输入字母‘R’,按‘←’键,文本框会再次输入字母‘P’,再按‘复位.png’键,字母‘P’会切换到字母‘R’输入字母‘ S’,按‘←’键,

其他输入:当输入的字母不是你需要的时候,可以按‘复位.png’键对应的‘<–’字符,再按一次‘复位.png’键删除一个字母。要输入一个值,只需按住相应的键。例如,如果输入值‘1’,按住‘测量.png’键,文本框中将输入数字‘1’。输入符号,先按‘测量.png’键切换到上图1-3,按‘开关.png’键输入下划符号,长按‘开关.png’键输入数字‘2’如果需要输入空格,按‘键盘.png’键,长按‘键盘.png’键输入数值‘0’

-29-

(点击返回目录)




变量界面的操作

(进入Modbus操作界面,添加变量后,按‘IN模式.png’键弹出如下变量操作界面)

编辑数值:按‘测量.png’键弹出数字小键盘进行修改

变量属性:按‘测量.png’,弹出添加变量界面

HEX / DEC:(HEX / DEC按in键切换十六进制显示和数字显示)

设备扫描:根据选中的变量属性扫描设备地址(详见下图)

统一地址:将其他变量的设备地址设置为与所选变量地址相同的地址

删除:删除选中的变量

删除所有:删除所有变量

返回:返回退出界面,或直接按‘键盘.png’键退出

扫描装置

(扫描未知设备地址)


起始波特率:选择起始波特率,范围600~115200,按‘测量.png’键进入选择模式,确认选择,按‘测量.png’键

结束波特率:结束波特率选择,范围600~115200,按‘测量.png’键进入选择模式,确认选择,按‘测量.png’键

起始地址:按‘测量.png’键进入编辑模式,按‘测量.png’键确认编辑

结束地址:按‘测量.png’键进入编辑模式,按‘测量.png’键确认编辑

停止位:停止位选择

校验位:校验位设置

超时时间:设置超时时间。

开始扫描:按‘测量.png’键开始(注意:扫描需要变量的地址和指令参数,所以扫描设备前必须添加变量或使用已有变量)

地址表:如果设备有响应,它会自动将地址填入地址表。扫描后,地址表会显示响应的设备数量。如上图,‘Dev = 002’表示扫描的地址范围是1到32,只有‘001’和‘002’响应扫描。然后将光标移动到‘Addr list:’按‘测量.png’键进入地址表,选择响应设备地址,按‘测量.png’键,扫描界面自动退出,响应设备变量地址为自动修改

返回:返回退出界面,或直接按‘键盘.png’键退出

-30-

(点击返回目录)



无纸记录仪功能

(按‘菜单.png’键进入功能菜单,将光标移至‘工具’。按‘测量.png’键进入工具界面,将光标移至‘记录仪’,按‘测量.png’键启动无纸记录仪)

记录仪用途:

在现场调试过程中,如果问题的发生时间不确定,可以使用记录仪功能,将信号变化趋势以曲线的形式记录下来。记录后还可以将历史数据导出到个人电脑进行打印或截图分析。

参数:

容量:20000个记录点(1点等于1秒)

通道:两个通道(黄色曲线为CH2,白色曲线为CH1)

记录间隔:0.1s-999.9s(间隔时间设定的越大,能记录的时间越短,具体时间会在设置面板自动显示)

记录仪1 拷贝.png

①:信号通道‘1’的值

②:信号通道‘2’的值

③:信号通道‘1’的刻度

④:储存条占用率

⑤:信号通道‘2’的刻度





开始记录

在使用记录仪之前,信号源的设置是最重要的部分,所以首先要确定使用什么信号类型作为信号源。

例如:记录PT100温度传感器的温度。压力值范围为0-100kpa的压力变送器。

接线图如下图所示:

记录仪5 拷贝.png

-31-

(点击返回目录)

记录仪设置

(按‘菜单.png’键进行记录仪设置。)

(‘配置’对应键‘菜单.png’)


①:根据用户的设置的记录间隔时间,记录仪会自动计算可以记录的时长

②:间隔越大,记录时间越长

③:CH1信号源。对于信号源设置,您可以选择Output/Input/Modbus/Temp/CPU T

④ :CH2 信号源。信号源设置,可选择OFF/Output/Input/MODBUS/Temp/CPU T

⑤:自动量程。mr9270 系列的曲线屏幕显示 320 个点。使用此功能后,曲线 Y 轴将显示在 320 点以内的最大值和最小值范围内

⑥:返回退出界面,或直接按‘键盘.png’键退出

开始记录

按‘测量.png’键自动弹出如下图时间设置界面。按‘↑.png’、‘↓.png’、‘←’和‘→.png’键设置时间。时间设置好后,按‘测量.png’键确认并自动退出时间设置界面,同时开始记录

‘记录’对应‘测量.png’键

记录仪4 拷贝.png

记录完成后,按键界面会有一些变化。(看下图)

‘正在记录’变为‘停止’,屏幕状态栏中会出现正在记录数据的图标

记录仪2 拷贝.png

①:上一行是光标每次移动一步的时间,下一行是每个格子的时间长度

②:存储占用栏

③:暂停键,对应‘测量.png’键。开始录制时,‘记录’将变为‘停止’。长按‘测量.png’键暂停记录,记录自动保存。如果需要重新录制,只能长按‘复位.png’键重置录制,然后才能重新开始录制。重新开始录制会自动删除上次录制的数据

④ :记录数据的图标。如果状态栏出现记录图标,表示记录机仍在记录,如果消失,表示停止

-32-

(点击返回目录)



查看记录历史

(按‘输出.png’键可查看记录的历史记录。)
(历史对应‘输出.png’键)

记录仪4 拷贝.png

按‘输出.png’键查看记录的历史记录,同时按键发生变化。详情请参考下图(注:录制过程中查看历史不会影响录制)

记录仪1-1 拷贝.png

①:记录/停止。对应‘测量.png’键,长按‘测量.png’键暂停记录,同时保存记录数据

②:锁定光标。对应‘开关.png’键,作用是使光标不动,只移动曲线(用方向键移动光标)

③:实时曲线/查看历史。对应‘输出.png’键

④:配置。对应‘菜单.png’键

⑤:长按‘复位.png’键复位。对应‘复位.png’键

⑥:时标-。对应‘OUT模式.png’键,改变第一格的时间长度

⑦:步长+。对应‘↑.png’键,改变光标移动每一步的时间长度,‘步长-’对应‘↓.png’键

⑧:时标+。对应‘IN模式.png’键,改变第一格的时间长度

-33-

(点击返回目录)



记录数据导出

点击下载上位机软件



步骤一 :插上USBS数据线连接电脑 (看下图1-1)


(1-1)

箭头所指的是连接状态,出现这个图标说明连接成功

步骤二 :按’菜单‘键进入功能菜单,光标移动到’通讯设置‘ (看下图)


(1-2)


(1-3)


(1-4)


(1-5)

步骤三 :在打开下载好的上位机软件,解压后找到’Mr.Signal.exe‘文件,双击打开上位机软件(看下图)







-34-

(点击返回目录)
